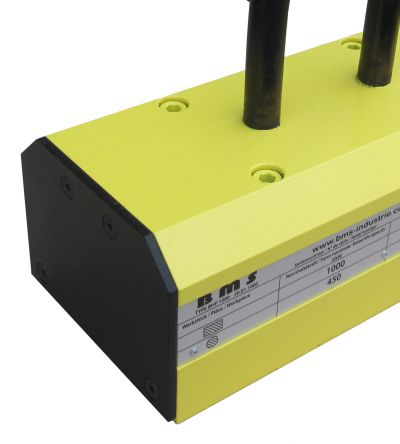

Chwytak magnetyczny z magnesami trwałymi typ BHP
-
- .
- .
- .
- .
- .
-
- .
- .
- .
- .
- .
Bezpieczny. Współczynnik bezpieczeństwa powyżej 3:1. Niewielka czułość na szczelinę powietrzną. Wykonanie według normy EN13155. Lekka konstrukcja.

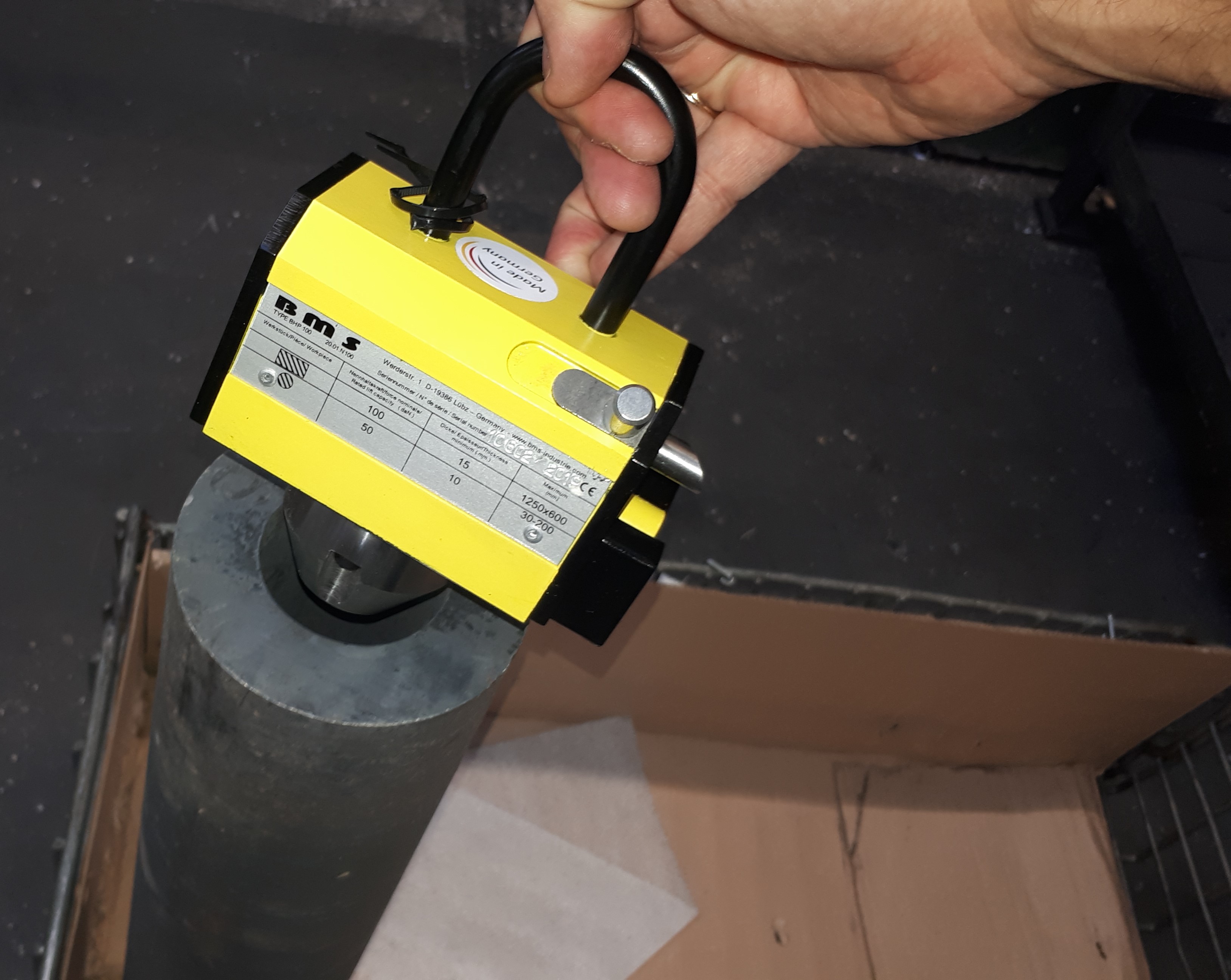

- Do transportu detali z materiałów ferromagnetycznych
- Solidna, płynnie obracana dźwignia uruchamiająca chwytak

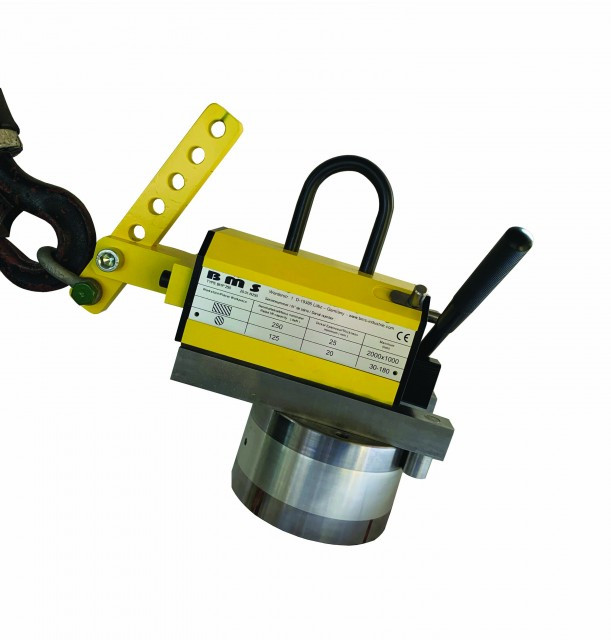

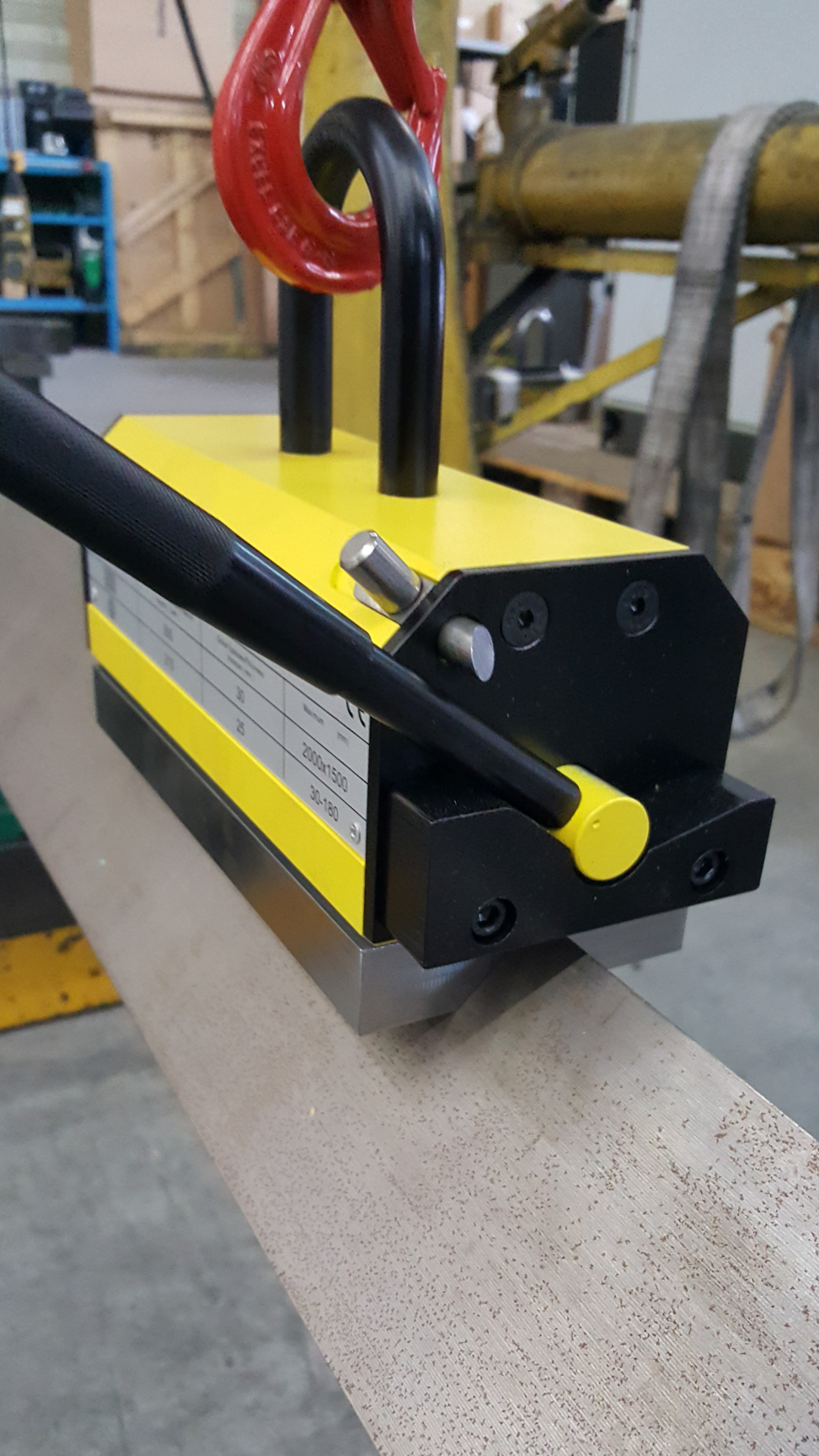

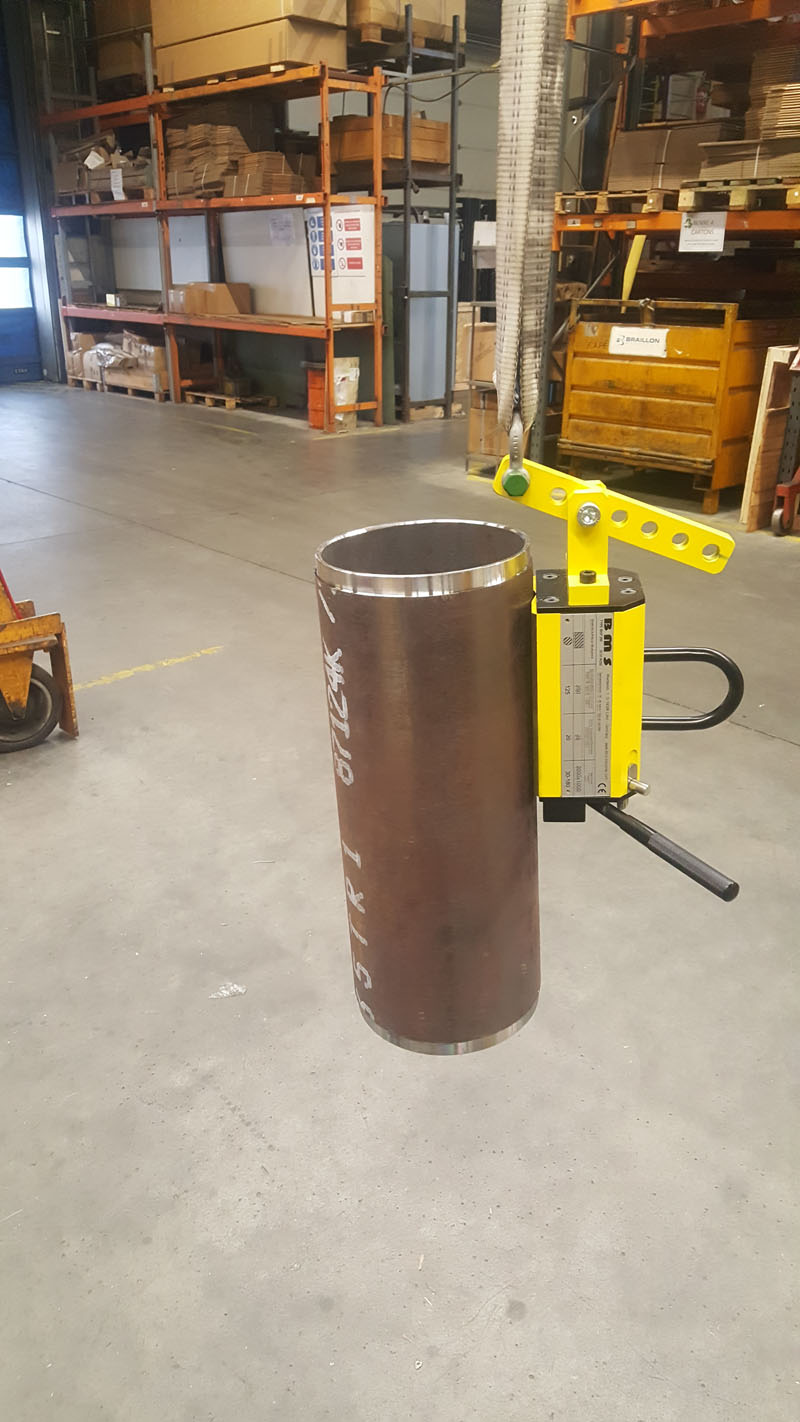

- Zastosowanie do elementów płaskich i cylindrycznych
- Obwód magnetyczny o wysokiej sile mocowania z magnesami neodymowymi
- Zabezpieczenie mechaniczne podtrzymujące dźwignię w pozycji załączonej

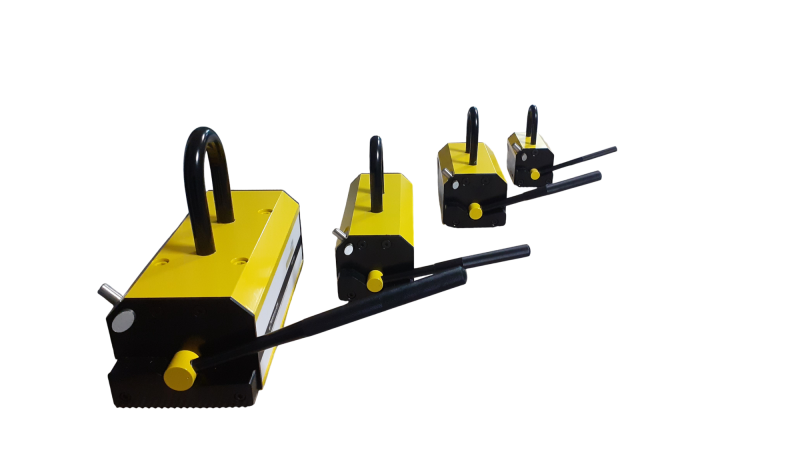

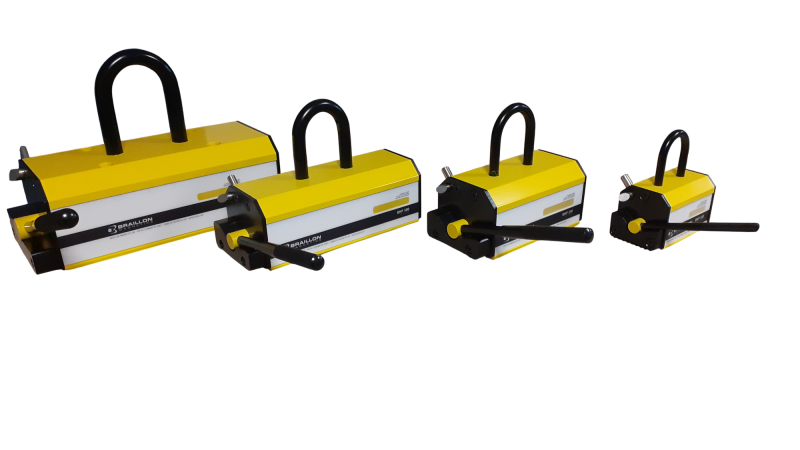

- Pełna gama chwytaków z nośnością nominalną od 100 do 5000 kg

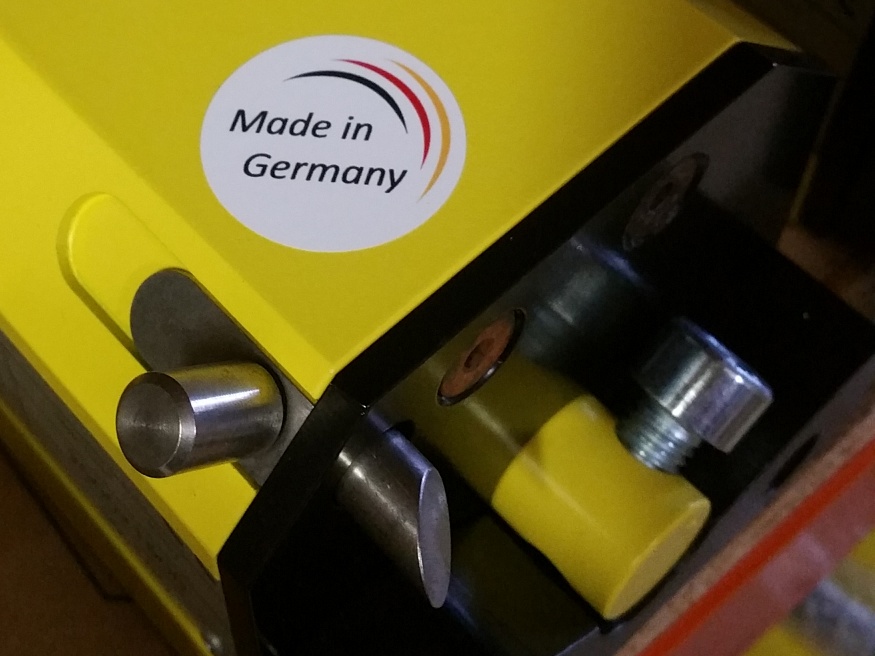

- Chwytaki BHP są produkowane i certyfikowane w Niemczech
- Do transportu detali z materiałów ferromagnetycznych
- Solidna, płynnie obracana dźwignia uruchamiająca chwytak
- Zastosowanie do elementów płaskich i cylindrycznych
- Obwód magnetyczny o wysokiej sile mocowania z magnesami neodymowymi
- Zabezpieczenie mechaniczne podtrzymujące dźwignię w pozycji załączonej
- Pełna gama chwytaków z nośnością nominalną od 100 do 5000 kg
- Chwytaki BHP są produkowane i certyfikowane w Niemczech
-
Zastosowanie :
- pozycjonowanie
- montaż
- podnoszenie i transport ciężkich detali
- przeładunek
- mocowanie magnetyczne
- transport
- specjalne bieguny dostosowane do elementów o nietypowym kształcie

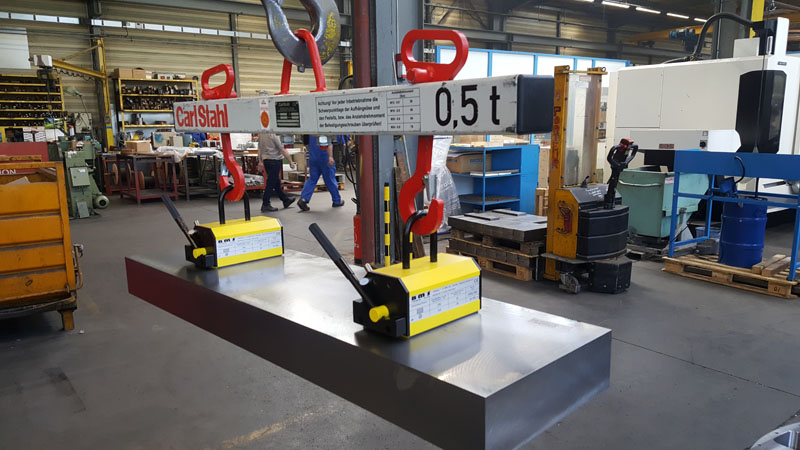

- trawersa do suwnicy w przypadku jednoczesnego użytkowania kilku chwytaków
- zintegrowany system ON/OFF
- automatyzacja uruchamiania chwytaków
- trawersa do suwnicy w przypadku jednoczesnego użytkowania kilku chwytaków
- zintegrowany system ON/OFF
- automatyzacja uruchamiania chwytaków

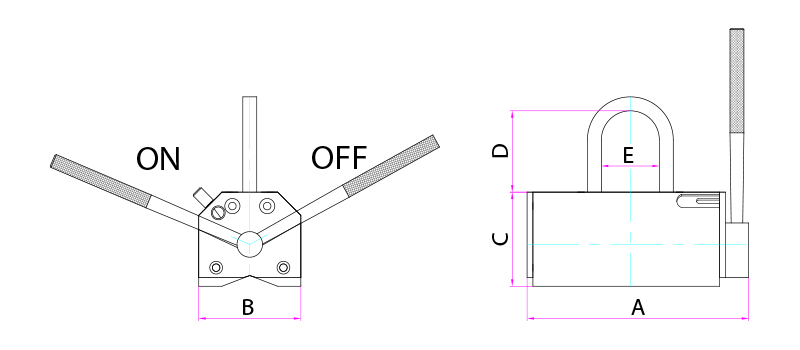

F = nośność dla płaskich/okrągłych detali
G = minimalna grubość zapewniająca 100% siły
H = średnica maksymalna
G = minimalna grubość zapewniająca 100% siły
H = średnica maksymalna
Ilo?? | Libellé | Poids en kg | A | B | C | D | E | F | G | H |
---|---|---|---|---|---|---|---|---|---|---|
20.01.N100 | 4,0 | 125 | 68 | 70 | 54 | 40 | 100/50daN | 15 | Ø 30-200 | |
20.01.N250 | 9,5 | 191 | 98 | 87 | 70 | 50 | 250/125daN | 25 | Ø 30-180 | |
20.01.N500 | 13,0 | 255 | 98 | 87 | 70 | 50 | 500/215daN | 30 | Ø 30-180 | |
20.01.N1000 | 31,5 | 321 | 140 | 109 | 105 | 65 | 1000/450daN | 50 | Ø 200-600 | |
20.01.2000 | 85,0 | 440 | 180 | 180 | 125 | 60 | 2000/800daN | 60 | Ø 200-400 | |
20.01.3000 | 175,0 | 545 | 225 | 215 | 150 | 75 | 3000/1200daN | 80 | Ø 200-400 | |
20.01.5000 | 490,0 | 565 | 370 | 221 | 150 | 80 | 5000/2400daN | 100 | Ø 200-400 |
