Uchwyt elektropermanentny o dużej podziałce biegunowej typ EPT & EPTZ
REF 10.26.22

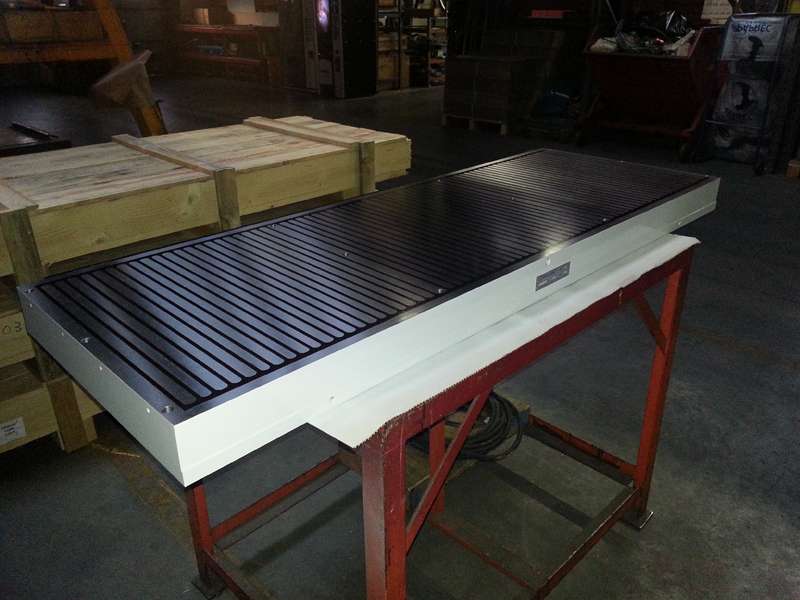

Uchwyt elektropermanentny o dużej podziałce biegunowej typ EPT & EPTZ
-
- .
- .
-
- .
- .
Duża siła mocowania. Wodoszczelna konstrukcja.
- System magnetyczny elektropermanentny z pełną demagnetyzacją
- Bardzo wysoka precyzja: uchwyt nie nagrzewa się, brak zużycia energii elektrycznej podczas obróbki
- Całkowite bezpieczeństwo: elementy pozostają zamocowane pomimo braku zasilania
- Mocne i jednolite pole magnetyczne. Obrabiany element nie zniekształca się.
- Podziałka biegunowa z dużymi równoległymi biegunami
- Wykonanie oszczędne, bez płyty roboczej
- Wykonanie z wypełnieniem międzybiegunowym z mosiądzu (EPT) lub żywicy utwardzonej (EPTZ)
- Szafa sterownicza i pilot zdalnego sterowania zamawiane oddzielnie
- Stół dostarczany wraz z:
5m lub 10m przewodem elektrycznym podłączanym na krótkiej krawędzi,
stoperami na długiej i krótkiej krawędzi,
łapami mocującymi,
uchwytami ułatwiającymi transport.
- System magnetyczny elektropermanentny z pełną demagnetyzacją
- Bardzo wysoka precyzja: uchwyt nie nagrzewa się, brak zużycia energii elektrycznej podczas obróbki
- Całkowite bezpieczeństwo: elementy pozostają zamocowane pomimo braku zasilania
- Mocne i jednolite pole magnetyczne. Obrabiany element nie zniekształca się.
- Podziałka biegunowa z dużymi równoległymi biegunami
- Wykonanie oszczędne, bez płyty roboczej
- Wykonanie z wypełnieniem międzybiegunowym z mosiądzu (EPT) lub żywicy utwardzonej (EPTZ)
- Szafa sterownicza i pilot zdalnego sterowania zamawiane oddzielnie
- Stół dostarczany wraz z:
5m lub 10m przewodem elektrycznym podłączanym na krótkiej krawędzi,
stoperami na długiej i krótkiej krawędzi,
łapami mocującymi,
uchwytami ułatwiającymi transport.
-
Zastosowanie :
- szlifowanie
-
Nominalna siła mocowania :
- 120 N/cm²
-
Podziałka biegunowa :
- 21/22 mm
-
Dopuszczalna głębokość zużycia powierzchni roboczej :
- 8 mm
-
Wysokość pola magnetycznego :
- 8 mm
-
Napięcie zasilania :
- 340 VDC
- inne wymiary na zamówienie
- otwory przelotowe do mocowania uchwytu na stole maszyny
- podłączenie zasilania na długiej krawędzi
- otwory umożliwiające dostarczanie sprężonego powietrza w celu uniesienia obrabianego elementu (uniknięcie zarysowań przy ustawianiu i usuwaniu elementu)
- otwory przelotowe do mocowania uchwytu na stole maszyny
- podłączenie zasilania na długiej krawędzi
- otwory umożliwiające dostarczanie sprężonego powietrza w celu uniesienia obrabianego elementu (uniknięcie zarysowań przy ustawianiu i usuwaniu elementu)
| Ilo?? | Libellé | Poids en kg | A | B | C |
|---|---|---|---|---|---|
| 10.26.22.700300.340 | 137 | 700 | 300 | 91 | |
| 10.26.22.700400.340 | 182 | 700 | 400 | 91 | |
| 10.26.22.700500.340 | 224 | 700 | 500 | 91 | |
| 10.26.22.800300.340 | 156 | 800 | 300 | 91 | |
| 10.26.22.800400.340 | 208 | 800 | 400 | 91 | |
| 10.26.22.800500.340 | 256 | 800 | 500 | 91 | |
| 10.26.22.900300.340 | 174 | 900 | 300 | 91 | |
| 10.26.22.900400.340 | 231 | 900 | 400 | 91 | |
| 10.26.22.900450.340 | 259 | 900 | 450 | 91 | |
| 10.26.22.900500.340 | 288 | 900 | 500 | 91 | |
| 10.26.22.1000300.340 | 193 | 1000 | 300 | 91 | |
| 10.26.22.1000350.340 | 224 | 1000 | 350 | 91 | |
| 10.26.22.1000400.340 | 259 | 1000 | 400 | 91 | |
| 10.26.22.1000500.340 | 319 | 1000 | 500 | 91 | |
| 10.26.22.1200300.340 | 230 | 1200 | 300 | 91 | |
| 10.26.22.1200400.340 | 305 | 1200 | 400 | 91 | |
| 10.26.22.1200500.340 | 380 | 1200 | 500 | 91 | |
| 10.26.22.1500500.340 | 472 | 1500 | 500 | 91 | |
| 10.26.22.2000600.340 | 750 | 2000 | 600 | 91 |
